真空鍍膜機是目前制作真空條件應用最為廣泛的真空設備，真空系統一般由真空室、真空機組、電氣控制柜三大部分組成，排氣系統采用“擴散泵+機械泵+羅茨泵+低溫冷阱+polycold”組成。

一、真空系統

真空腔根據加工產品要求的各異，真空腔的大小也不一樣，目前應用最多的有直徑1.3M、0.9M、1.5M、1.8M等，腔體由不銹鋼材料制作，要求不生銹、堅實等，真空腔各部分有連接閥，用來連接各抽氣泵。

二、排氣系統

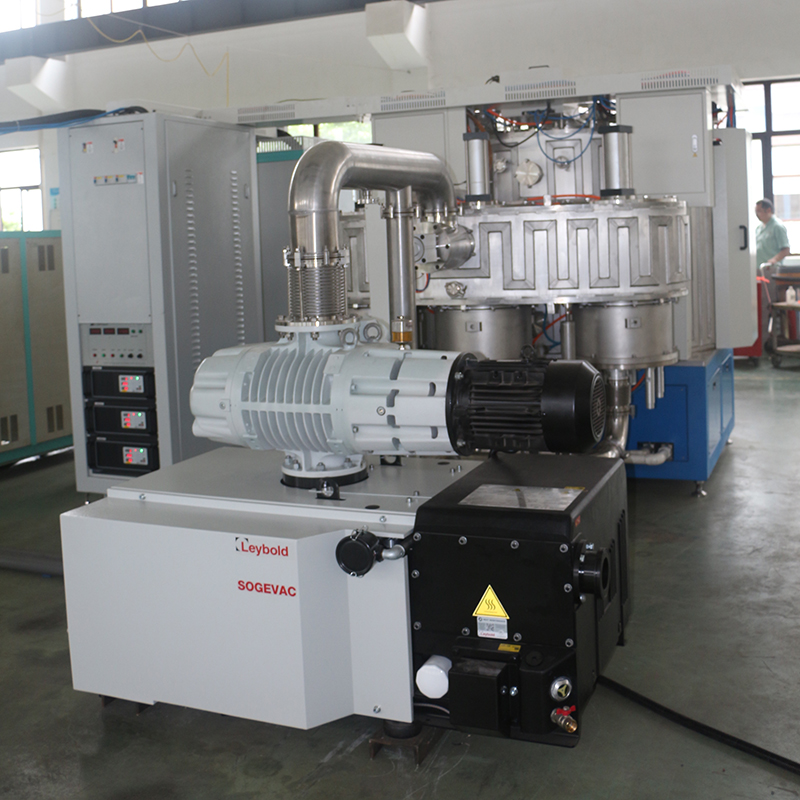

排氣系統為鍍膜機真空系統的重要部分，主要有由機械泵、增壓泵(主要介紹羅茨泵)、油擴散泵三大部分組成。此排氣系統采用“擴散泵+機械泵+羅茨泵+低溫冷阱+polycold”組成。排氣流程為：機械泵先將真空腔抽至小于2.0*10-2PA左右的低真空狀態，為擴散泵后繼抽真空提供前提，之后當擴散泵抽真空腔的時候，機械泵又配合油擴散泵組成串聯，以這樣的方式完成抽氣動作。
